Réitigh pheitriceimiceach an próiseas chun comhpháirteanna miotail a tháirgeadh - go príomha ó chóimhiotail ardteochta, cruach teas-dhíonach, agus sár-chóimhiotail resistant creimeadh - a innealtóireacht go sonrach chun na coinníollacha teirmeacha, meicniúla agus ceimiceacha foircneacha a fhaightear i ngléasraí próiseála peitriceimiceacha, scaglanna agus déantúsaíochta ceimiceacha a sheasamh. Cruthaíonn na teilgin seo cnámh droma struchtúrach agus feidhmiúil trealaimh ar nós feadáin foirnéise scoilteadh, cornaí radanta, tacaí catalaíoch, comhlachtaí comhla, cumhdach caidéil, agus feistis píblíne a fheidhmíonn go leanúnach ag teochtaí ó 600 ° C go dtí os cionn 1,100 ° C faoi mheáin chreimneach ionsaitheach.
Murab ionann agus teilgin ilchuspóireacha, caithfidh teilgin pheitriceimiceacha dianchaighdeáin ábhartha a shásamh a bhaineann le friotaíocht creep, friotaíocht ocsaídiúcháin, friotaíocht carburúcháin, agus saol tuirse teirmeach - airíonna a bhaintear amach trí chomhdhéanamh cóimhiotail roghnaithe go cúramach, cleachtais teilgcheárta rialaithe, agus cóireáil teasa iar-theilgthe. Tá sé ríthábhachtach d'innealtóirí, d'oibreoirí gléasra agus do ghairmithe soláthair atá freagrach as iontaofacht bhonneagar scaglainne agus gléasra ceimiceach a thuiscint cad is réitigh pheitriceimiceach ann, conas a tháirgtear é, agus cad iad na roghanna ábhartha atá ar fáil.
Tá an timpeallacht oibriúcháin laistigh de shaoráid pheitriceimiceach ar cheann de na cinn is deacra a bhíonn ag aon ábhar a ndearnadh innealtóireacht air. Feadáin foirnéise i crackers eitiléine, mar shampla, timthriall idir teocht chomhthimpeallach agus próiseas os cionn 1,050°C amanna iolracha in aghaidh na bliana le linn oibríochtaí maisíochta. Cothaíonn feadáin leasaithe gaile i ngléasraí táirgthe hidrigine brú inmheánach 20-40 bar ag teochtaí miotail os cionn 900 ° C le haghaidh rith leanúnach de 50,000 go 100,000 uair an chloig thar a saol deartha.
Ní féidir le teilgin caighdeánach cruach carbóin nó cruach cóimhiotail íseal maireachtáil na coinníollacha seo. I measc na modhanna teip a chaithfidh teilgin pheitriceimiceacha a sheasamh tá:
Éilíonn gach ceann de na meicníochtaí díghrádaithe seo freagairt ar phróiseas cóimhiotail agus réitigh ar leith - agus is é sin an fáth gur disciplín ar leith é réitigh pheitriceimiceach laistigh de réimse níos leithne na hinnealtóireachta teilgcheárta.
Tá an roghnú cóimhiotail le haghaidh réitigh pheitriceimiceach á thiomáint ag an meascán sonrach de theocht, brú, ceimic sreabhach, agus saol seirbhíse riachtanach. Is iad na teaghlaigh cóimhiotail is mó:
Bhí an cóimhiotal HK-40 (25Cr-20Ni) mar chapall oibre athchóiritheoir gaile agus feadáin scáinteoir eitiléine ar feadh na mblianta. Cuireann sé friotaíocht ocsaídiúcháin maith suas go dtí 1,050°C agus neart sreafa imleor d'fheidhmchláir mheasarthacha. Leathnaíonn an grád HP (26Cr-35Ni) an clúdach feidhmíochta seo; Déanann cóimhiotail HP-athraithe le breisithe niobium (Nb), tíotáiniam (Ti), nó tungstain (W) saol réabtha creep a fheabhsú tuilleadh trí 30-50% i gcomparáid le HP caighdeánach trí chéimeanna cobhsaí chomhdhúile sa mhaitrís austenític a deascadh.
De ghnáth déantar na cóimhiotail seo a tháirgeadh trí réitigh lártheifeacha le haghaidh táirgí feadánacha agus réitigh statach le haghaidh feistis, maniffolds, agus boscaí ceanntásca.
Maidir leis na feidhmeanna peitriceimiceacha is déine - comhpháirteanna comhbhrúiteora gás-tiomáinte, inmheánaí comhla ardteochta, agus greillí tacaíochta catalaíoch a oibríonn os cionn 1,100 ° C - soláthraíonn sár-chóimhiotail nicil-bonn an meascán riachtanach de neart agus friotaíocht ocsaídiúcháin. Is gnách go mbíonn cóimhiotail sa rang seo 60–75 wt% nicil le breisithe cróimiam (15–22%), cóbalt, moluibdín, alúmanam agus tíotáiniam. Tugann céim deascadh γ′ (gáma-príomh) neart eisceachtúil ardteochta do na cóimhiotail seo.
Is é réitigh infheistíochta (próiseas céir caillte) an bealach déantúsaíochta is mó le haghaidh comhpháirteanna peitriceimiceacha superalloy nicil casta toisc go bhféadfaidh sé na ballaí tanaí, na pasáistí inmheánacha, agus na lamháltais daingean a éilíonn an geoiméadracht a bhaint amach.
Comhpháirteanna atá faoi réir caitheamh go príomha agus teocht mheasartha - greillí tacaíochta leaba catalaíoch, deighilteoirí cioclóin in aonaid scoilteadh catalaíoch sreabhán (FCC), comhlaí sleamhnáin - is minic a chaitear as iarann ardchróimiam (25-30 wt% Cr) nó as cruacha caitheamh-resistant. Seachadann na hábhair seo cruas de HRC 55-65 agus friotaíocht maith le creimeadh scríobach agus fós éifeachtach ó thaobh costais le haghaidh teilgin trasghearrtha móra.
Tugann cóimhiotail bonn cóbalt, mar shampla iad siúd sa teaghlach Stellite sulfidation níos fearr agus friotaíocht creimeadh te i gcomparáid le cóimhiotail bonn nicil ag teochtaí comhionann. Úsáidtear iad le haghaidh suíocháin comhla, soic, agus dromchlaí caitheamh-teagmhála i seirbhís scaglainne áit a ndéanfadh sruthanna a bhfuil sulfair iontu díghrádú tapa ar chóimhiotail nicil.
Cinneann céimseata, cóimhiotal, toirt táirgthe, agus riachtanais lamháltais tríthoiseach de chuid réitigh pheitriceimiceach cén próiseas teilgcheárta is oiriúnaí. Is iad na ceithre phróiseas is mó a úsáidtear:
Is é an réitigh lártheifeacha an próiseas ceannasach chun comhpháirteanna peitriceimiceacha feadánacha sorcóireacha a tháirgeadh: feadáin foirnéise, feadáin radiantacha, feadáin leasaithe, agus feistis líne aistrithe. Déantar cóimhiotal leáite a dhoirteadh isteach i múnla rothlach; fórsa lártheifeacha — go hiondúil 60-100 g — thiomáineann sé an miotal in aghaidh an bhalla mhúnla, ag díbirt slaig, ocsaídí, agus cuimsiú gáis i dtreo an tollaidh áit ar féidir iad a mheaisíniú.
Is é an toradh feadán le a microstructure dlúth, treo-soladach ar an OD (aghaidh te) agus struchtúr níos glaine, níos aonchineálach ar an ID. Comhionannas tiús bhalla ±5% a bhaint amach go rialta. Is féidir fad feadáin suas le 6 mhéadar agus ODanna ó 50 mm go 600 mm a tháirgeadh in aon doirteadh amháin.
Táirgeann teilgin infheistíochta teilgin peitriceimiceacha de chruth gar do líontán le cruinneas eisceachtúil tríthoiseach — lamháltais líneacha de ±0.1 go ±0.3 mm insroichte — agus bailchríoch dromchla den scoth (Ra 1.6–6.3 µm as-teilgthe). Tá an próiseas oiriúnach le haghaidh céimseataí casta: soic dóire, eite scoite, impellers tuirbín-tiomáinte, agus feistis ionstraim a mbeadh gá le meaisínithe fairsing dá dtáirgtear trí mhodhanna eile iad.
Tá patrún céir den chomhpháirt brataithe le sciodar ceirmeach i sraitheanna iolracha (go hiondúil 7-12 sraithe) chun múnla blaosc a thógáil. Déantar an céir a leá, déantar an bhlaosc a dhó go cruas ceirmeach, agus déantar an cóimhiotal a chaitheamh faoi fholús nó atmaisféar rialaithe chun ocsaídiú na n-eilimintí cóimhiotalacha imoibríocha mar alúmanam agus tíotáiniam a chosc.
I gcás teilgin mhóra pheitriceimiceacha réasúnta simplí - comhlachtaí comhla, casings caidéil, bloic iomadúil, agus feansaí móra - is é réitigh gaineamh an próiseas is eacnamaí fós. Freastalaíonn gaineamh glas, gaineamh atá nasctha le roisín furan, nó múnlaí gaineamh ceirmeacha ar raon leathan cóimhiotail agus meáchainí ó chúpla cileagram go dtí roinnt tonna. Tá lamháltais toisí níos leithne ná réitigh infheistíochta (go hiondúil CT8–CT12 de réir ISO 8062 ), ach tá sé seo inghlactha do chomhlachtaí brú-choimeád a dhéanfar a mheaisíniú ar dhromchlaí criticiúla.
Déantar roinnt teilgin pheitriceimiceacha meánmhéide - feistis caighdeánach do phíopaí, laghdaitheoirí, agus uillinneacha i gcóimhiotail teasdhíonacha - a tháirgeadh i múnlaí buan-mhiotail (graifít nó cruach mheaisínithe) trí dhomhantarraingt a dhoirteadh. Tugann réitigh mhúnla buan ráta fuaraithe níos tapúla ná réitigh gaineamh, ag táirgeadh gráin níos míne agus airíonna meicniúla beagán níos fearr, le hinfheistíocht uirlisithe measartha i gcomparáid le bás réitigh infheistíochta.
Tugann an tábla seo a leanas achoimre ar na catagóirí táirgí réitigh pheitriceimiceach is tábhachtaí, a gcóimhiotail tipiciúil, coinníollacha seirbhíse agus próisis réitigh:
| Táirge | Cóimhiotal tipiciúil | uas. Teocht Seirbhíse. | Próiseas Réitigh | Frith-Modh Teip Príomhúil |
|---|---|---|---|---|
| Feadáin radiant scáinteoir eitiléine | HP-Nb, HP-W | 1,100°C | Lártheifeacha | Creep, carburization |
| Feadáin leasaithe gaile | HK-40, HP-Micri | 950°C | Lártheifeacha | Creep, ocsaídiú |
| Comhthionóil feadáin radiantacha (foirnéisí tionsclaíocha) | 25Cr-35Ni, 35Cr-45Ni | 1,080°C | Lártheifeacha / static | Tuirse teirmeach, oxidation |
| Deighilteoirí cioclón FCC | Ard-Cr iarann, HH cóimhiotail | 800°C | Réitigh gaineamh | Creimeadh-creimeadh |
| Soic dóire agus leideanna | Ni-base superalloy | 1,150°C | Réitigh infheistíochta | Ocsaídiú, thermal shock |
| Comhlachtaí comhla (seirbhís ardteochta) | CF8M (316SS), WC9 | 650°C | Réitigh gaineamh | Creimeadh, creep brú |
| Ciseáin agus tráidirí ábhar | 25Cr-20Ni, 35Cr-45Ni | 1,050°C | Réitigh statach / gaineamh | Ocsaídiú, thermal fatigue |
| Muinchille seafta agus airm tacaíochta | Cruach teas-resistant | 900°C | Infheistíocht / gaineamh | Caith, creep, ocsaídiú |
Tá seicheamh dian céimeanna innealtóireachta, miotalóireachta agus cáilíochta i gceist le réitigh pheitriceimiceach ardchaighdeáin a tháirgeadh. Seo a leanas gnáthsreabhadh oibre ó admháil ordaithe go fáltas seolta:
Caithfidh teilgin pheitriceimiceacha a úsáidtear i seirbhís brú-iompartha caighdeáin a aithnítear go hidirnáisiúnta a chomhlíonadh. Áirítear ar na cinn is mó a ndéantar tagairt dóibh:
Cinntear feidhmíocht fhadtéarmach réitigh pheitriceimiceach ní hamháin ag a chomhdhéanamh ceimiceach ach ag an microstructure a fhorbraíonn le linn soladú agus cóireála teasa. I measc na bpríomhghnéithe micreastruchtúrtha agus a dtábhacht innealtóireachta tá:
I gcóimhiotail HP agus HK, deascann cairbídí cróimiam (M₂₃C₆) ag teorainneacha gráin le linn soladú agus seirbhíse. Soláthraíonn gréasán de chomhdhúile neamhleanúnach, atá scaipthe go maith, neartú teorann gránach a sheasann do shreap. Mar sin féin, má fhoirmíonn cairbídí scannán leanúnach thart ar theorainneacha gránach - coinníoll a chuireann fuarú mall chun cinn - cruthaíonn siad cosán brittle le haghaidh briste idirghráinneach. Tá rialú ráta fuaraithe teilgcheárta agus teocht anáil an réitigh ríthábhachtach chun an mhoirfeolaíocht chomhdhúile atá ag teastáil a bhaint amach.
Le haghaidh friotaíochta creep ardteochta, a struchtúr garbhghráin (méid gráin ASTM 1–3) is fearr go ginearálta toisc go gciallaíonn níos lú teorainneacha gránach sleamhnú teorann gránach in aghaidh an aonaid dífhoirmithe sceach. Táirgeann réitigh lártheifeacha grán níos géire go nádúrtha ar an OD (fuarú níos moille i gcoinne aghaidh an mhúnla lasmuigh) agus gráin níos míne ar an ID - déantar an crios gráin ID a mheaisíniú go hiondúil le haghaidh feidhmeanna feadáin brú-iompartha.
Is féidir le céim Sigma (σ), comhdhúil idirmhiotalacha brittle saibhir i cróimiam, iarann, agus moluibdín, foirmiú i teilgin austenític nochta do teocht idir 600°C agus 900°C ar feadh tréimhsí fada. Laghdaíonn a fhoirmiú toughness agus insínteacht go suntasach. Má dhéantar rialú cúramach ar chomhdhéanamh - go háirithe srianadh sileacain agus laghdú ar ábhar ferrite - laghdaítear an riosca foirmiú céime sigma thar shaol seirbhíse réitigh pheitriceimiceach.
Is ionann foirnéisí scoilteadh gaile le haghaidh táirgeadh eitiléine agus an feidhmchlár aonair is mó de na feadáin cóimhiotal teas-dhíonach teilgthe go lártheifeacha. Féadfaidh scáinteoir eitiléine amháin a bheith ann 600 go 1,200 tionóil feadán , gach ceann comhdhéanta de il-ailt feadán teilgthe lártheifeacha táthaithe deireadh go deireadh. Is é an sprioc saoil dearadh tipiciúil 100,000 uair an chloig , agus athsholáthar feadáin - gníomhaíocht múchta sceidealta - in am trátha le cothabháil phleanáilte eile chun caillteanas táirgeachta a íoslaghdú. Is féidir le hardchóimhiotail HP-Micri-chóimhiotail le breisithe microalloying de Nb, Ti, agus Zr saol réabtha creep a bhaint amach 2-3 huaire níos faide ná HP caighdeánach ag teochtaí oibriúcháin coibhéiseacha.
I bhfoirnéisí athchóirithe gaile meatáin (SMR), oibríonn na céadta feadáin leasaithe atá líonta le catalaíoch nicil ag teochtaí seachtracha níos airde. 950°C agus brúnna inmheánacha de 20-40 barra . Tá na feadáin seo i measc na gcomhpháirteanna creep is mó luchtaithe sa tionscal próisis. Is iad feadáin grád HK nó HP teilgthe lártheifeacha le tiús bhalla a mheaitseáil go beacht le ríomh an dearadh réabtha struis an réiteach caighdeánach. Féadfaidh fiú diallais chomhdhéanaimh bheaga - mar shampla, cion carbóin 0.03 wt% faoi bhun na sonraíochta - an strus réabtha 100,000 uair an chloig a laghdú ag 900 °C trí 5–8 MPa , pionós suntasach i ndearadh atá teoranta ó thaobh strus.
Tiontaíonn aonaid FCC i scaglanna ola ola gháis throm go gásailín, díosal, agus LPG trí theagmháil a dhéanamh leis le catalaíoch te ag teochtaí timpeall 700–800°C . Tá na comhpháirteanna inmheánacha - deighilteoirí cioclóin, seaspíopaí, gléasanna foirceanta riser, agus comhlaí sleamhnáin - nochta ag an am céanna do teocht ard, cáithníní catalaíoch scríobach, agus sruthanna ina bhfuil sulfair. Úsáidtear teilgin iarainn ard-chróimiam agus teilgin gaineamh cruach teas-resistant go forleathan ar fud inmheánach FCC as a gcuid caitheamh le chéile agus friotaíocht creimeadh.
Taobh amuigh de na gléasraí peitriceimiceacha traidisiúnta, tá ról chomh tábhachtach céanna ag teilgin teas-dhíonach i stáisiúin chumhachta guail agus gásadhainte, áit a n-oibríonn ceanntásca superheater, casings tuirbín, agus feistis coire ag teochtaí suas go dtí. 620°C ag 250 bar in aonaid ultra-supercritical (USC). Tá na bunphrionsabail innealtóireachta céanna ag na steels ferriteacha atá resistant creep-resistant agus cóimhiotail austenític a úsáidtear sna hiarratais seo agus atá ag teilgin pheitriceimiceacha.
| Cóimhiotal Grád | Comhdhéanamh (thart.) | uas. Teocht Seirbhíse. | Friotaíocht Creep | Friotaíocht Carburization | Costas Coibhneasta |
|---|---|---|---|---|---|
| HK-40 | 25Cr-20Ni | 1,050°C | Measartha | Measartha | Íseal |
| HP (caighdeánach) | 26Cr-35Ni | 1,080°C | Maith | Maith | Measartha |
| HP-Nb (athraithe) | 26Cr-35Ni-1Nb | 1,100°C | An-mhaith | Maith | Measartha–High |
| 35Cr-45Ni | 35Cr-45Ni-Si | 1,150°C | An-mhaith | Ar fheabhas | Ard |
| Ni-base superalloy | 60–75Ni-Cr-Co-Mo | 1,150°C | Ar fheabhas | An-mhaith | An-Ard |
| Ard-Cr iron | 25–30Cr, 2.5–3.5C | 800°C | Íseal | Measartha | Íseal |
Mar gheall ar nádúr criticiúil sábháilteachta teilgin pheitriceimiceacha i seirbhís brú-iompartha tá NDT mar chuid fíor-riachtanach den timthriall iniúchta déantúsaíochta agus inseirbhíse. Is iad na príomh-mhodhanna agus a gcur i bhfeidhm maidir le teilgin pheitriceimiceacha ná:
Tá Jiangsu Huaye Technology Co., Ltd. Is fiontar ardteicneolaíochta agus monaróir teilgin peitriceimiceach bunaithe atá lonnaithe sa Pháirc Tionscail, Dongxing Town, Jingjiang City, Jiangsu Province, le caipiteal cláraithe de 34.917 milliún RMB . Déanann an chuideachta speisialtóireacht i dtáirgeadh cóimhiotail ardteochta, cóimhiotail ardteochta caitheamh-resistant, cóimhiotail ardteochta teas-dhíonach, agus cóimhiotail ardteochta-resistant creimeadh - go beacht na teaghlaigh ábhartha a éilíonn feidhmeanna peitriceimiceacha, scaglainne agus cumhachta teirmeach.
Mar mhonaróir teilgin peitriceimiceach agus monarcha teilgin pheitriceimiceach araon a fhreastalaíonn ar mhargaí domhanda, cuireann Jiangsu Huaye Technology punann táirgí cuimsitheach ar fáil a thugann aghaidh ar speictream iomlán na gceanglas comhpháirteanna ardteochta:
Soláthraítear na táirgí seo do chustaiméirí i bpróiseáil aeraspáis, mara, peitriceimiceach, cumhacht teirmeach, miotalóireachta agus cruach stiall - tionscail a fhorchuireann cuid de na ceanglais cháilíochta is déine maidir le hábhar agus tríthoiseach sa déantúsaíocht. Ligeann cumais chomhtháite Jiangsu Huaye Technology - a chuimsíonn dearadh cóimhiotail, táirgeadh teilgcheárta, meaisínithe, cóireáil teasa, NDT, agus cóimeáil mhonarcha - don chuideachta réitigh iomlána a sheachadadh seachas teilgin amh, slabhraí soláthair a ghiorrú agus riosca iomlán tionscadail a laghdú d'oibreoirí gléasra peitriceimiceach agus conraitheoirí innealtóireachta ar fud an domhain.
Ba cheart d’innealtóirí agus gairmithe soláthair a dhéanann measúnú ar sholáthraithe réitigh pheitriceimiceach na cumais agus na dintiúir seo a leanas a mheas:
Castings are produced by pouring molten metal into a mold; forgings are produced by mechanically working solid metal under pressure. Castings offer greater design freedom for complex shapes and can accommodate alloys that are difficult to forge (such as highly alloyed heat-resistant grades). Forgings typically have superior tensile strength and toughness due to the wrought, work-hardened microstructure. In petrochemical applications, centrifugally cast tubes are preferred for furnace service due to their wall-thickness uniformity and coarse grain creep resistance; forgings are used for flanges, valve bodies, and fittings where impact toughness and weldability are priorities.
Design life targets vary by application. Ethylene cracker and steam reformer tubes are typically designed for 100,000 uair an chloig (approximately 11 years) of continuous operation. In practice, actual tube life can range from 60,000 to over 150,000 hours depending on operating temperature accuracy, decoking frequency, feedstock sulfur content, and tube alloy quality. Static castings such as valve bodies and flanges often outlast the plant's intended 30-year design life if correctly specified and maintained.
Weld repair of heat-resistant austenitic castings is possible but requires careful procedure development because the alloys are susceptible to hot cracking and strain-age cracking in the heat-affected zone. Repairs must use matching or overmatching filler metals and, for HP and higher alloys, preheat and post-weld heat treatment to restore the microstructure. For furnace tubes in creep service, weld repairs are generally not accepted for pressure-bearing zones; replacement is the standard approach.
Silicon (Si) additions of 1.5–2.5 wt% are included in many petrochemical casting alloys — particularly those intended for carburizing service — because Si forms a dense SiO₂ sub-layer beneath the Cr₂O₃ surface oxide, acting as a secondary barrier to carbon ingress. However, silicon also reduces creep ductility and promotes sigma phase formation, so its content must be carefully balanced against these negative effects.

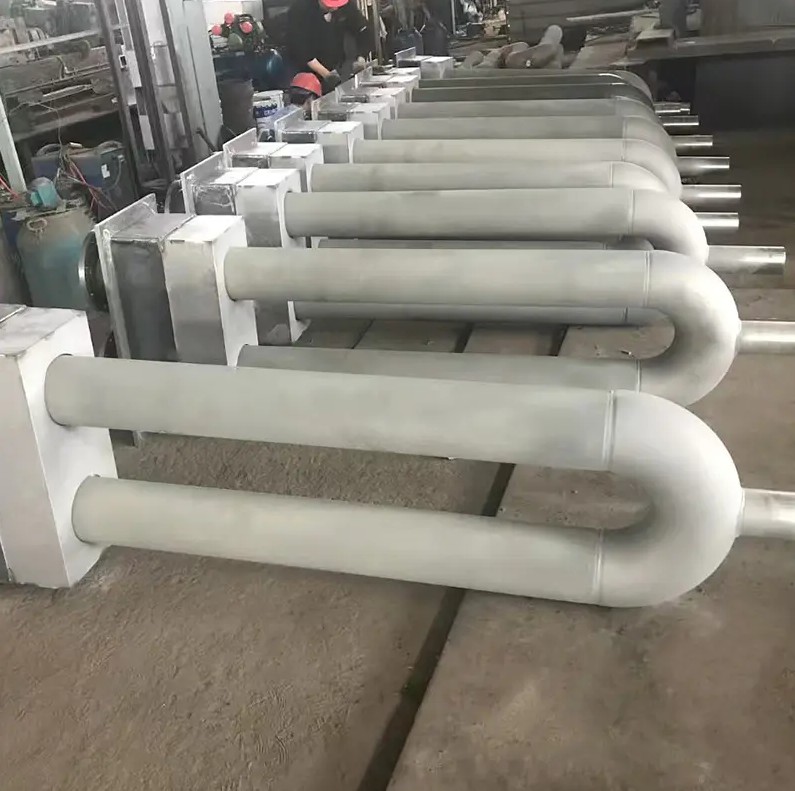

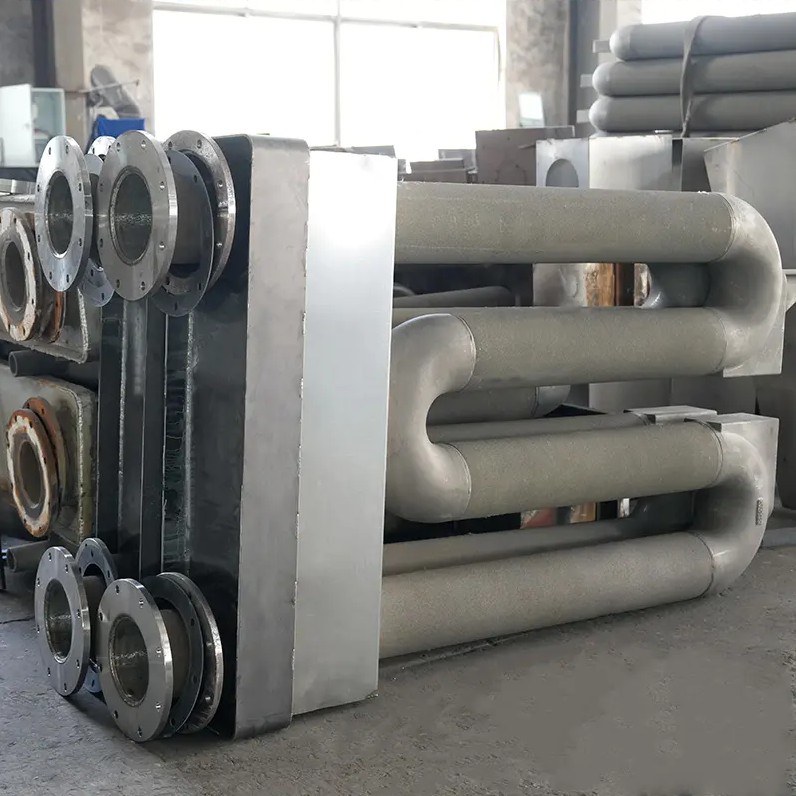

Is córas téimh infridhearg gásadhainte éitheoir feadán radanta a tháirgeann teas trí bhreosla a dhó taobh istigh d’fheadán miotail iata agus an fuinneamh deimhneach a radadh ...
READ MOREMá bhainistíonn tú stóras mór, hangar aerárthaigh, nó monarcha gnóthach, is dócha gur shiúil tú faoi chórais téimh ar crochadh an tsíleáil agus gur thug tú faoi deara go léir...

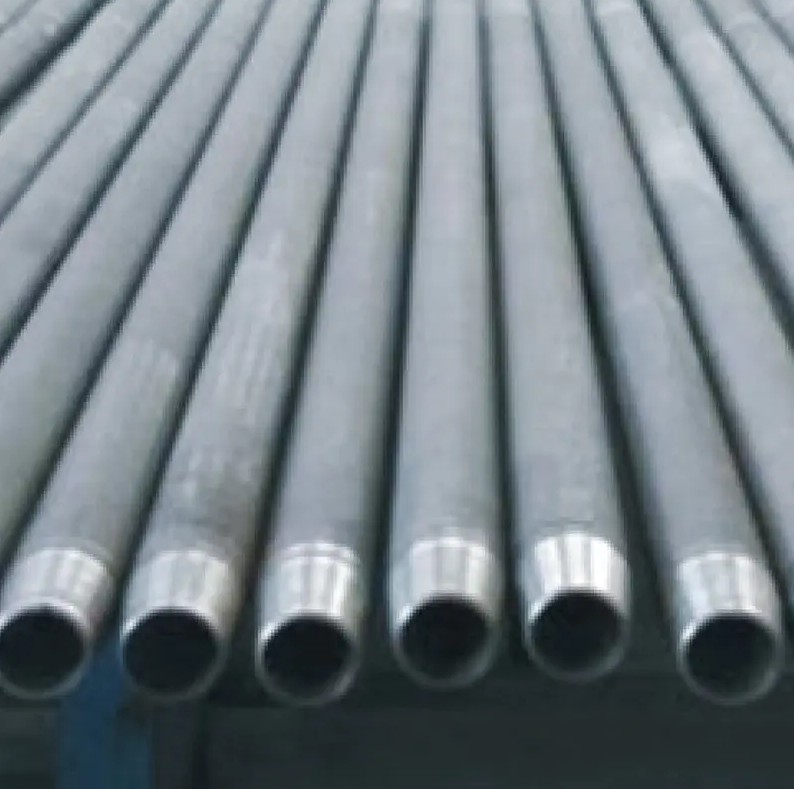

READ MOREIs feadáin miotail iad píopaí cóimhiotail teocht ard a mhonaraítear ó chóimhtail shainfhoirmithe, de ghnáth comhdhéanta nicil, cróimiam, nó cóbalt-bhunaithe, a innealtóir...
